การสั่งผลิตตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิม ขนาดพิเศษ / Steel Grating Special Size Made-to-Order Production
วิธีการสั่งผลิตตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิม ขนาดพิเศษ 1) กว้าง x ยาว (ขนาดของแผ่นตะแกรง เช่น 25x100cm , 30x100cm ) 2) หนา (Bar Thickness) (ใช้เหล็กแผ่นหนากี่มิล 3mm หรือ 5mm หรือ 6mm, 7mm. etc.) 3) สูง (Bar High) (ต้องการแผ่นเหล็กสูงจากพื้นถึงขอบบ่า 25mm หรือ 50mm หรือ สูง 75 หรือ สูง 100mm.) 4) รู (Mesh Size) (ขนาดรูของช่องตะแกรง 3x10cm หรือ 4x10cm. หรือ 5x10cm. หรือ etc.)
1) หลังจากได้รับข้อมูลตามแบบฟอร์มการสั่งผลิตที่ครบถ้วน ทางบริษัทฯ จะดำเนินการเช็คราคาเหล็กในปัจจุบัน แล้วเสนอราคาให้ทันที เมื่อลูกค้าตกลงสั่งผลิต ต้องวางมัดจำ 50% ก่อน เพื่อบริษัทจะเริ่มวาดแบบ drawing ส่งกลับให้ลูกค้าตรวจสอบก่อน โดยระยะเวลาในการผลิตตะแกรงเหล็กสั่งทำประมาณ 3-4 สัปดาห์ | ||||||||||||||
Applying Combination of Standard Galvanized Bar Steel Grating การประยุกต์รวมความกว้างของแผ่นตะแกรงเหล็กมาตรฐาน ให้เข้ากับพื้นที่เฉพาะหน้างาน อีกหนึ่งทางเลือกสำหรับลูกค้าที่ต้องการใช้ตะแกรงเหล็กนอกเหนือขนาดมาตรฐาน ที่ทางบริษัทฯ จัดจำหน่าย เราสามารถนำความกว้างของแผ่นมาตรฐานมาเชื่อมหรือวางติดกันเพื่อให้ได้เป็นขนาดใหม่ตามลักษณะงานของแต่ละพื้นที่ได้ทันที ตัวอย่างการนำมาใช้เป็นชานพักขั้นบันได แผ่นปูพื้นทางเดินยกระดับ ขนาดมาตรฐานที่นำมารวมกันสามารถรวมกันได้ตั้งแต่ 2 3 4 5 .. แผ่น โดยรวมจากขนาดหน้ากว้างที่ต่างกันเข้าด้วยกัน เพื่อให้ได้เป็นขนาดใหม่ๆ ดังนี้
• 1 pcs: → 15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 55/ 60/ 70/ 80/ 100 cm. (Ex. ขนาด 80x100cm. สามารถนำขนาด 40x100cm จำนวน 2 แผ่นมาประกบรวมกันได้เช่นกัน หรือ 100x100cm. -> 50x100cm+50x100cm.)
• 2 pcs: → 65/ 75/ 85/ 90/ 95/ 110/ 120/ 130/ 140/ 150/ 160/ 170/ 180/ 190/ 200 cm. (Ex. ใช้ 2 แผ่นขนาด 100x100cm. + 100x100cm. = 200x200cm.) • 110x100cm.: → 30+80, 40+70, 50+60, 55+55 • 160x100cm.: → 60+100, 80+80 ข้อดีการประยุกต์รวมความกว้างของแผ่นตะแกรงเหล็กมาตรฐาน ให้เข้ากับพื้นที่เฉพาะหน้างาน 1. ประหยัดเวลา สามารถสังซื้อและรับสินค้าได้ทันที เพราะมีสต็อกขนาดกว้างต่างๆให้เลือกหลากหลาย รวมกันมากกว่า 10,000 เมตร พร้อมส่ง โดยไม่ต้องรอขั้นตอนการสั่งผลิต ที่โดยทั่วไปต้องใช้เวลาทั้งเชื่อมและชุบทนสนิมกว่า 15-30 วัน 2. ราคาถูกกว่าสั่งผลิต เพราะประหยัดต้นทุน ในการสั่งผลิตตามขนาดที่ลูกค้าต้องการ อาจต้องคำนวณราคาวัตถุดิบใหม่ เพิ่มขั้นตอนการเชื่อมและส่งไปชุบกันสนิม 3. ได้รับสินค้าที่มีคุณภาพสูง เพราะกระบวนการผลิตที่ได้มาตรฐาน เป็นงานเชือมแบบ Robot ทำให้สินค้าทุกชิ้นมีขนาดเท่ากัน รอยเชื่อมและชุบหลอมเป็นเนื้อเดียวกันทุกด้าน 4. สินค้าเป็นขนาดมาตรฐาน ลูกค้า สามารถกำหนดขนาดรางได้ทันทีโดยไม่ต้องคำนวณรายละเอียดเพิมเติม เพียงแต่ต้องแต้มรอยเชื่อมด้วยสีชุบทนสนิมอีกครั้งหลังรวมกัน 5. เคลือบผิวด้วยวิธีการชุบสังกะสีแบบ Hot dip Galvanizing ความหนาไม่น้อยกว่า 75 ไมครอน ตามมาตรฐาน ASTM A123, ASTM B6 (ไม่ใช่ใช้สีกันสนิมพ่น/ทา เหมือนร้านทำเหล็กดัดทั่วไป ซึ่งทำให้เหล็กผุกร่อนง่ายกว่างาน ชุบHDG) | ||||||||||||||
คุณสมบัติตะแกรงเหล็กแผ่นสำเร็จรูปของบริษัทแชนคอน (มาตรฐานรอยเชื่อมและความหนาการชุบ) 1. ตะแกรงเหล็กชุบสำเร็จรูปพร้อมส่งของบริษัท มีความกว้างมาตรฐาน 2 ขนาด ที่ 25 cm และ 30 cm กรณีลูกค้าต้องการขนาด50x100cm สามารถประยุกต์เชื่อมหรือวาง 25cm สองแผ่นเข้าด้วยกัน ในกรณีต้องการใช้ขนาด 100x100cm ก็สามารถใช้ 4 แผ่นเชื่อมจากขนาด 25 cm. หรือในกรณี 60x100cm. หรือ 100x120cm. ก็สามารถประยุกต์ใช้การประกอบจากแผ่น 30x100cm. เช่นกัน 2. เหล็กแผ่นที่ใช้ผลิตตะแกรง มีความหนา 2 ขนาด คือ 3mm. และ 5mm. ความหนาเหล็กแผ่น 3mm. ออกแบบให้ใช้งานรับแรงน้อยไม่เกินรถโฟล์คลิฟต์ ในกรณีที่ต้องการใช้ในงานรับแรงรถวิ่งผ่านตั้งแต่ กระบะ หกล้อ สิบล้อ จนถึง รถพ่วงขนาดใหญ่ ควรใช้ความหนาที่ 5mm. เนื่องจากออกแบบมาให้ช่องรูเล็กและหนาขึ้นจึงรับได้แรงได้สูงมากกว่า 12.5 ตัน 3. ตะแกรงเหล็กแผ่นเชื่อม ผลิตโดยใช้เหล็กบิดเกลียว Twisted Rod หนา 5-8mm เพื่อผสานเหล็กแผ่นเข้าด้วยกันอย่างแข็งแรง และออกแบบให้ป้องกันการลื่นไถลไปในตัว จุดสำคัญอยู่ที่การเชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar โดยเชื่อมด้วยระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน (โปรดตรวจสอบงานเชื่อมเปรียบเทียบกับการใช้แรงงานคนเชื่อม) รับประกันงานคุณภาพความแข็งแรงที่ลูกค้าต้องพิสูจน์ก่อนตัดสินใจ โดยพิจารณาจาก ขนาดช่องรูเล็กได้มาตราฐานเหมือนกัน รอยเชื่อมหลอมเป็นเนื้อเดียวทุกด้าน งานชุบซิงค์หนากว่า 75 ไมครอนได้ตามมาตรฐาน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า งานชุบเร็วแบบบางและการเคลือบพ่นทาสี Galvanized Carbon Bar Steel Grating ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิมของแชนคอน ขนาด 25x100cm หนา 5 มม. Galvanized Carbon Bar Steel Grating ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิมของแชนคอน ขนาด 30x100cm หนา 3 มม. Ready Stock Sales Wareshouse of Hotdip Galvanized Bar Steel Grating สต๊อคพร้อมรับได้ทันที ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูป ขนาด 15/20/25/30/35/40/45/50/55/60/ 70/80/100 x 100ซม. แชนคอนมีตะแกรงระบายน้ำตั้งแต่ขนาด 15×100ซม. จนถึงขนาดใหญ่ 100×100ซม. ซึ่งถือเป็นขนาดมาตรฐาน ที่ทางบริษัทฯมีสต๊อคพร้อมให้ลูกค้ารับสินค้าได้ทันที โดยไม่ต้องรอผลิต นอกเหนือจากตะแกรงเหล็กเชื่อมชุบกันสนิม Hot Dip Galvanized Steel Grating ลูกค้ายังสามารถเลือกประเภทวัสดุของตะแกรงระบายน้ำได้อีกหลากหลายแบบ ขึ้นอยู่กับลักษณะการใช้งานในแต่ละพื้นที่ เช่น ตะแกรงน้ำล้นรอบขอบสระว่ายน้ำ ABS Overflow Swimming Grating, ตะแกรงพลาสติคพีพีชนิดแข็งเหนียวพิเศษ PP Polypropylene Grating และ ตะแกรงไฟเบอร์กล๊าส FRP FibreGlass Grating เราเป็นบริษัทผู้ผลิตที่มีความเชี่ยวชาญโดยเฉพาะงานตะแกรงระบายน้ำมาตรฐานสำเร็จรูปทุกประเภท ประกอบไปด้วย เหล็กบันไดกันลื่น ราวกันตก ตะแกรงระบายน้ำ ตะแกรงทางเดิน ฝาท่อระบายน้ำ เหมาะสำหรับห้องครัว โรงอาหาร โรงงาน ห้างสรรพสินค้า ตลาดสด สระว่ายน้ำ บ่อเลี้ยงปลา ทางเดินยกระดับในสนาม ฯลฯ
| ||||||||||||||
Hot Dip Galvanized Anti-Slip Stair Tread Nosing Cover Ladder Steel Grating ตะแกรงขั้นบันไดเหล็กแผ่นเชื่อมชุบกันสนิม พร้อมปิดผิวจมูกบันไดกันลื่นด้วยแผ่นลายตีนเป็ดเช็คเกอร์เพลท มีฐานด้านข้างเจาะรูให้ปรับระดับยึดได้กับฐานของโครงสร้างบันไดโดยไม่ต้องเชื่อม Hot Dip Galvanized Anti-Slip Stair Tread Nosing Cover Ladder Steel Grating
ประยุกต์ใช้ตะแกรงเหล็กขนาดมาตรฐาน เป็นขั้นบันไดเหล็กและชานพัก โดยนำไปวางแล้วเชื่อมหรือล็อคด้วยคลิ๊ปล็อค Applying Steel Grating for Ladder Stair Tread
การใช้ตะแกรงไฟเบอร์กล๊าสทำเป็นขั้นบันไดแทนตะแกรงเหล็ก ไปวางบนฐานของโครงสร้างบันได โดยใช้คลิปล็อคยึดติด ด้วยวิธีทำฐานโครงสร้างเหล็กฉากรองแผ่นตะแกรงไฟเบอร์กล๊าสทั้งสองข้าง แล้วยึดด้วยคลิปล็อคโดยเฉพาะ หนึ่งแผ่นขั้นบันไดใช้ตัวคลิปล็อค 2-4 ชิ้น ขึ้นอยู่กับความกว้างของขั้นบันได้หรือชานพัก | ||||||||||||||
มาตรฐานตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิมของบริษัทแชนคอน Welded Steel Bar Grating Standard Features 1. มีตะแกรงระบายน้ำสำเร็จรูปทุกประเภท เราเป็นบริษัทผู้ผลิตที่มีความเชี่ยวชาญโดยเฉพาะงานตะแกรงระบายน้ำมาตรฐาน ประกอบไปด้วย เหล็กบันไดกันลื่น ราวกันตก ตะแกรงระบายน้ำ ตะแกรงทางเดิน ฝาท่อระบายน้ำ 2. ตะแกรงเหล็กแผ่นเชื่อมชุบกันสนิม คัดเลือกวัสดุคุณภาพ ผลิตจากวัสดุเหล็กกล้ามาตรฐาน มอก. ตัดเหล็กและประกอบเป็นตะแกรงด้วยเครื่องจักรที่ทันสมัย และทีมงานช่างผู้ผลิตตะแกรงเหล็กมืออาชีพกว่า 20 ปี 3. ตะแกรงเหล็กแผ่นสำเร็จรูปของบริษัทแชนคอน ใช้เหล็กบิดเกลียว twist rod กันลื่น เชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar เชื่อมด้วยระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน โปรดตรวจสอบงานเชื่อมเปรียบเทียบกับการใช้แรงงานคนเชื่อม รับประกันงานคุณภาพความแข็งแรงที่ลูกค้าต้องพิสูจน์ก่อนตัดสินใจ โดยพิจารณาจาก ขนาดช่องรูเล็กได้มาตราฐานเหมือนกัน รอยเชื่อมหลอมเป็นเนื้อเดียวทุกด้าน งานชุบซิงค์หนากว่า 75 ไมครอนได้ตามมาตรฐาน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า
4. ระบบเชื่อมด้วยเครื่องอัตโนมัติจนทำให้รอยเชื่อมหลอมเป็นเนื้อเดียวกัน แข็งแรงกว่า โดยเชื่อมด้วยระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน ตะแกรงเหล็กส่วนที่เป็นรอยเชื่อมจะเรียบเนียนสวยงาม และยึดติดแข็งแรงทนทานกว่าร้านเชื่อมเหล็กทั่วไป 5. ออกแบบให้การวางแท่งเหล็กและโครงตะแกรงได้ระยะที่เหมาะสมที่สุด โดยใช้วัสดุน้อยชิ้นและน้ำหนักเบา ขณะที่ยังสามารถรับแรงได้สูงสุด จึงทำให้แน่ใจได้ว่าทั้งรอยเชื่อมและโครงสร้างแข็งแรงสม่ำเสมอ 6. เคลือบผิวด้วยวิธีการชุบสังกะสีแบบ Hot dip Galvanizing ความหนาไม่น้อยกว่า 75 ไมครอน ตามมาตรฐาน ASTM A123, ASTM B6 (ไม่ใช่ใช้สีกันสนิมพ่น/ทา เหมือนร้านทำเหล็กดัดทั่วไป ซึ่งทำให้เหล็กผุกร่อนง่ายกว่างาน ชุบHDG) 7. ตะแกรงระบายน้ำขนาด 25×100ซม. และ 30×100ซม. ถือเป็นขนาดมาตรฐาน ที่ทางบริษัทฯมีสต๊อคพร้อมให้ลูกค้ารับสินค้าได้ทันทีโดยไม่ต้องรอผลิต นอกเหนือจากตะแกรงเหล็กเชื่อมชุบกันสนิม Hot Dip Galvanized Steel Grating ลูกค้ายังสามารถเลือกประเภทวัสดุของตะแกรงระบายน้ำได้อีกหลากหลายแบบ ขึ้นอยู่กับลักษณะการใช้งานในแต่ละพื้นที่ เช่น ตะแกรงน้ำล้นรอบขอบสระว่ายน้ำ ABS Overflow Swimming Grating, ตะแกรงพลาสติคพีพีชนิดแข็งเหนียวพิเศษ PP Polypropylene Grating และ ตะแกรงไฟเบอร์กล๊าส FRP FibreGlass Grating เราเป็นบริษัทผู้ผลิตที่มีความเชี่ยวชาญโดยเฉพาะงานตะแกรงระบายน้ำมาตรฐานสำเร็จรูปทุกประเภท ประกอบไปด้วย เหล็กบันไดกันลื่น ราวกันตก ตะแกรงระบายน้ำ ตะแกรงทางเดิน ฝาท่อระบายน้ำ เหมาะสำหรับห้องครัว โรงอาหาร โรงงาน ห้างสรรพสินค้า ตลาดสด สระว่ายน้ำ บ่อเลี้ยงปลา ทางเดินยกระดับในสนาม ฯลฯ
มีสต๊อคพร้อมส่ง กระบวนการผลิตตามมาตรฐาน โดยใช้เหล็กบิดเกลียว twist rod เชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar ด้วยระบบ Electric Resistance Welding (ERW) เป็นวิธีการเชื่อมโดยอาศัยแรงอัด (pressing) เหล็กบิดเกลียวเข้ากับเหล็กแบน (Flat Bar) แล้วทำการผ่านกระแสไฟฟ้าตกคร่อมระหว่างเหล็กบิดเกลียวและเหล็กแบน ความต้านทานต่อกระแสไฟฟ้าจะทำให้ขอบของเหล็กร้อนแดงที่อุณหภูมิระหว่าง 1200 C ถึง 1400C (2200F ถึง 2600F) โดยไม่มีการอาร์ค (arc) ทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน แล้วจึงนำมาผลิตเป็นชิ้นงานขนาดตามที่ลูกค้าต้องการ วิธีการป้องกันสนิม ตะแกรงเหล็กชุบกัลวาไนซ์ วิธีการชุบมีหลายแบบ ในประเทศไทยการชุบกัลวาไนซ์ที่นิยมมี 2 แบบ คือ 1.Hot dipped Galvanized หรือการชุบสังกะสีแบบจุ่มร้อน การชุบแบบนี้เหมาะสำหรับงานที่ต้องการความทนทานสูง งานภายนอก งานที่อยู่สภาพแวดล้อมรุนแรง มีสภาวะกรดด่างโดยรอบ การชุบเคลือบสังกะสีแบบจุ่มร้อน (Galvanizing) มีวิธีการโดยนำชิ้นงานที่จะชุบเคลือบไปแช่ในอ่างสังกะสีหลอมเหลว (อุณหภูมิประมาณ 435 – 455 ๐C) เป็นระยะเวลาประมาณ 3-6 นาที (ความหนาของชั้นสังกะสีจะขึ้นอยู่กับระยะเวลาที่ใช้ในการจุ่มแช่ ส่วนผสมทางเคมีของอ่างโลหะสังกะสี และสิ่งเจือปนที่อยู่ในเนื้อเหล็ก) 2.Electro plated Galvanized หรือการชุบซิงค์ คือการชุบสังกะสีด้วยไฟฟ้า การชุบแบบนี้เหมาะกับการใช้งานในร่ม หรือองค์ประกอบที่ไม่สัมผัสสภาวะแวดล้อมรุนแรงมาก มีความหนาในการชุบ 5-10 ไมครอน Galvanized steel is steel that has gone through a chemical process to keep it from corroding. The steel gets coated in layers of zinc oxide because this protective metal does not get rusty as easily. The coating also gives the steel a more durable, hard to scratch finish that many people find attractive. For countless outdoor, marine, or industrial applications, galvanized steel is an essential fabrication component. การเลือกที่จะชุบกัลวาไนซ์แบบไหน ควรเลือกให้เหมาะกับการใช้งาน มีสิ่งที่ต้องพิจารณาดังนี้ 1.สภาพแวดล้อม อยู่ภายในอาคารหรือภายนอกอาคาร ติดทะเลหรือไม่ หรืออยู่ในโรงงานที่มีสภาวะกรดด่าง ถ้าอยู่ในสภาพแวดล้อมรุนแรงควรใช้ Hot dipped Galvanized เพราะทนทานกว่า ยืดอายุการใช้งานได้นานกว่า 2.ข้อกำหนดของผู้ออกแบบ (Specification) ควรตรวจสอบข้อกำหนดของผู้ออกแบบก่อนตัดสินใจเลือกวิธีการชุบกัลวาไนซ์ ว่าเป็นแบบใด ความหนาการชุบเท่าไหร่ ถ้าข้อมูลไม่ละเอียด ควรสอบถามผู้ออกแบบก่อนตัดสินใจเลือกวิธีการชุบ 3.ขนาดของชิ้นงาน ควรตรวจสอบกับโรงงานชุบกัลวาไนซ์ว่าสามารถชุบชิ้นงานขนาดใหญ่แค่ไหน เพราะแต่ละโรงงานชุบ มีขนาดบ่อชุบที่แตกต่างกัน ควรตรวจก่อนที่จะส่งไปชุบ ข้อควรระวัง ถ้าต้องประกอบชิ้นงานด้วยการเชื่อม ควรประกอบชิ้นงานให้เสร็จเรียบร้อยก่อนนำไปชุบ เนื่องจากการเชื่อมงานจะทำให้ผิวงานที่ชุบมาแล้วไหม้เป็นจุดดำ และอาจเป็นสาเหตุของการเกิดสนิทได้ แต่ถ้าจำเป็นต้องชุบกัลวาไนซ์ชิ้นงานก่อนการประกอบและนำไปติดตั้งแนะนำให้ใช้สีซิงค์กันสนิททาบริเวณจุดที่เชื่อมงานและเกิดจุดที่เกิดรอยดำเพื่อปกปิด และยังให้สีดูกลมกลืนกันรวมทั้งป้องกันการเกิดสนิทได้อีกด้วย
ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิมของแชนคอน ขนาด 100x100cm ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูป การนำขนาดมาตรฐานมาวางต่อหรือเชื่อมรวมกัน กระบวนการชุบ Hot-Dip Galvanized นั้นมีกระบวนการดังนี้ 1. การเตรียมงานเหล็ก ขั้นตอนนี้เป็นขั้นตอนที่มีความสำคัญอย่างยิ่ง ทั้งนี้เพราะหากศึกษาหรือวางแผนงานเหล็กไม่ดีพอ อาจจะทำให้ไม่สามารถชุบ Hot-Dip Galvanized ได้ เช่น ชิ้นงานเมื่อทำเสร็จแล้วมีขนาดใหญ่เกินกว่าที่จะลงชุบในบ่อชุบได้หรือหากชุบได้จะต้องเสียค่าใช้จ่ายเพิ่มขึ้น หรืออาจมีปัจจัยอื่นๆให้ต้องเสียค่าใช้จ่ายเพิ่มได้อีกหากไม่ระวัง เช่นการมีสีติดชิ้นงานทำให้ต้องเสียค่าเผาสีเพิ่มจากค่าชุบกัลวาไนซ์ เป็นต้น 2. การทำความสะอาดผิว (Surface Cleaning) ก่อนทำการชุบสังกะสี สามารถทำได้หลายวิธี ทั้งนี้ขึ้นอยู่กับชิ้นงาน 3. การล้างด้วยกรดรุนแรง (Pickling) เมื่อเตรียมผิวชิ้นงานให้สามารถชุบได้แล้ว จะต้องนำชิ้นงานมาล้างด้วยกรดเข้มข้นอีกครั้ง ทั้งนี้เพื่อการกัดสนิมขนาดเล็กที่เกาะตามผิวของชิ้นงาน ซึ่งเป็นขั้นตอนที่ใช้เวลานานขั้นต่ำ 3 ชม. ในกรณีที่ผิวของชิ้นงานมีปัญหา อาจต้องล้างด้วยกรดเป็นระยะเวลา 24 – 48 ชม.หรือนานกว่านี้ขึ้นอยู่กับสภาพชิ้นงาน(อาจเสียค่าใช้จ่ายเพิ่มเติมหากชิ้นงานมีสภาพผิวที่ไม่ปกติ) หรือต้องนำไปเตรียมผิวใหม่อีกครั้ง 4. การชุบน้ำยาประสาน (Fluxing) เมื่อล้างด้วยน้ำกรดเสร็จแล้ว จะต้องนำชิ้นงานมาชุบน้ำยาประสาน (Flux) ทั้งนี้เพื่อให้ชิ้นงานยึดติดกัลวาไนซ์ได้ดี 5. การชุบ Hot-Dip Galvanized หลังจากชุบด้วยน้ำยาประสานเสร็จแล้ว จะต้องชุบกัลวาไนซ์แบบจุ่มร้อน (Hot-Dip Galvanized) ทันที ในขั้นตอนนี้ถือว่าเป็นขั้นตอนที่สำคัญที่สุดอุณหภูมิประมาณ 430-460 องศาเซลเซียสโดยการชุบกัลวาไนซ์ แบ่งกรรมวิธีหลังการชุบได้ดังนี้ 6. การตกแต่งผิวงาน( Finishing) เพื่อให้สภาพผิวมีความสวยงามอาจมีการขัดด้วยตะไบหรือเจียร์ออกหาพบการย้อยหรือมีสังกะสีที่หนาเกินไป 7. การครวจสอบความหนาก่อนส่งมอบงาน(Inspection and Assurance) จะต้องสุ่มตรวจความหนาของสังกะสีด้วยเครื่องตรวจสอบความหนาพร้อมการตรวจสภาพผิวก่อนส่งมอบเพื่อเป็นการยืนยันได้ว่าตรงตามความต้องการของลูกค้า ความแตกต่างระหว่างชุบกัลวาไนซ์ กับชุบสังกะสี ความแตกต่างระหว่างชุบกัลวาไนซ์กับชุบสังกะสี(Hot-dipped Galvanized vs electro plated galvanized) ความจริงแล้วการชุบกัลวาไนซ์คือชุบฮอตดิบกัลวาไนซ์ หรือการชุบสังกะสีแบบจุ่มร้อน (Hot-dipped Galvanized) แต่คนทั่วไปมักเรียกว่าชุบกัลวาไนซ์หรือกาวาไนซ์ มีความหนาประมาณ 65 – 300 ไมครอน(ขึ้นอยู่กับความต้องการของลูกค้าและเงื่อนไขอื่นๆจากการจุ่มร้อน) วิธีนี้มักใช้กับงานที่ต้องการการปกป้องจากการเกิดสนิมในสภาพกลางแจ้ง(Outdoor) มีการสลายตัวประมาณปีละ 1 ไมครอน(ฉะนั้นอายุงานเกิน 20 ปี) ส่วนการชุบสังกะสีหรือชุบซิ้งค์คนไทยมักจะหมายถึงการชุบอิเลกโคตรเพลทติ้ง หรือการชุบสังกะสีด้วยไฟฟ้า มีความหนาประมาณ 5- 10 ไมครอน เหมาะสำหรับงานที่ไม่เน้นการป้องการเกิดสนิมมากนักหรือสภาวะไม่รุนแรงให้เกิดสนิมได้ง่ายหรืออยู่ในร่ม(Indoor) หากอยู่สภาพกลางแจ้ง(Outdoor)จะเป็นสนิมได้ง่าย ประโยชน์ของการชุบเคลือบสังกะสีแบบจุ่มร้อน อายุการใช้งานที่ยาวนาน , ค่าใช้จ่ายต่ำ , กระบวนการผลิตที่รวดเร็ว , มีความสวยงามที่เป็นเอกลักษณ์ , เป็นทางเลือกเพื่อการพัฒนาที่ยั่งยืน , ให้การป้องกันพื้นผิวทั้งภายใน-นอก, พื้นที่ที่เป็นมุมอับ
| ||||||||||||||
Perforated Steel/Aluminium/Stainless Grating งานผลิตสั่งทำ ตะแกรงเหล็ก-แสตนเลส-อลูมิเนียม (non-slippery/skid) นอกจากตะแกรงแสตนเลสขนาดและรูปแบบมาตรฐานที่บริษัทผลิตแล้ว กรณีที่ลูกค้าต้องการรูปแบบและขนาดนอกเหนือจากตารางราคา ลูกค้าสามารถส่งแบบที่มีรายละเอียด วัสดุที่ใช้ ความหนา ช่องรู ความสูง จำนวนที่ต้องการสั่งผลิต (ต้องมีขั้นต่ำ ขึ้นกับรูปแบบและขนาด เพื่อให้สามารถใช้เหล็กได้โดยไม่เหลือเศษ) เข้ามาสอบถามได้ทางอีเมล์
| ||||||||||||||
Grating Fixing Clip Lock Fastener (HotDip./ SUS316) อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก ประกับฮุคที่จับล็อคชนิดแสตนเลส/เหล็กทนสนิม ชุดอุปกรณ์ตัวคลิปล็อคยึดแผ่นตะแกรง มี 2 วัสดุ ได้แก่ คลิปล็อคชุบสังกะสีจุ่มร้อนทนสนิม Hot Dip Galvanized Steel และ คลิปล็อคแสตนเลสสตีลเกรดสูง 316 (Stainless Steel SUS316) เนื่องจากถูกออกแบบมาให้ใช้พื้นที่ต่างกัน โดยส่วนมากแล้วคลิปล็อกแสตนเลสใช้สำหรับยึดแผ่นตะแกรงไฟเบอร์กล๊าสหรือแผ่นงานแสตนเลส ส่วนตัวล็อคที่ทำจากเหล็กชุบซิงค์ออกแบบมาให้สำหรับยึดแผ่นตะแกรงเหล็กเข้ากับฐานรองตีนเป็ดด้านล่าง โดยสามารถปรับระดับแนวการยึดได้ ทั้งสองแบบใช้งานคล้ายๆกัน โดยลูกค้าสามารถเลือกแต่ละแบบให้เข้ากับช่องรูของตะแกรง (Mesh Size)ความสูง (Hight) และลักษณะพื้นที่ที่ต้องการนำแผ่นตะแกรงไปติดตั้ง
ตัวคลิปล็อคยึดจับแผงตะแกรงเหล็ก/ไฟเบอร์กล๊าสราคาโรงงาน Saddle Fixing Clip Lock Fastenal Fastener (ตัวล็อคตีนเป็ด) ตัวคลิปล็อคยึดแผ่นตะแกรง มี 2 ประเภทวัสดุ ทั้งแบบ Stainless Steel SUS316 และแบบ Hot Dip Galvanized Steel
Anchoring Devices attach Saddle Fixing Clip Clamp Lock Fastenal Fastener Bar Steel Grating อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรงเหล็ก ประกับฮุคที่จับล็อคชนิดแสตนเลส/เหล็กทนสนิม #SaddleClipClampGrating #FastenalFastenerLockBarSteelGrating #อุปกรณ์ตัวคลิปล็อคยึดจับแผ่นตะแกรง #ประกับ ตัวล็อค ตัวต่อ ตัวยึด ตัวแขวน ตัวรับ ตัวเกี่ยว เหล็กยืดแผงตะแกรง | ||||||||||||||
ใบเสนอราคา แผ่นปิดจมูกขอบมุมคิ้วแผงครอบบันได แผ่นปิดผิวปูพื้นกันลื่นไฟเบอร์กล๊าส | Outdoor FRP Gritted Sheet Plate / Stair Tread Nosing Step Cover Quotation
1. ราคาที่นำเสนอข้างต้น ยังไม่รวมภาษีมูลค่าเพิ่ม และค่าจัดส่ง (เป็นราคามารับเองที่โรงงาน)
| ||||||||||||||
วิธีการติดตั้ง บ่าเหล็กฉาก ให้มี ความสูง และ กว้าง พอดีกับขนาดของ ตะแกรงระบายน้ำ Designing the right size Steel Angle Bar Frame fit for Grating การติดตั้งตะแกรงระบายน้ำจะต้องออกแบบเตรียมบ่ารองรับ ให้กว้างและสูงพอดีกับแผ่นตะแกรงระบายน้ำ จึงจำเป็นต้องมีบ่าเหล็กฉากเสริมความแข็งแรงให้กับรางน้ำ เพื่อความคงทนแข็งแรงและปลอดภัยของการใช้งานในระยะยาว โดยมาตรฐานทั่วไป ตะแกรงเหล็กและพลาสติคมีความกว้าง 2 ขนาด ได้แก่กว้าง 25cm. และ 30cm. ดังนั้นบ่ารับตะแกรง(รูปตัว L) จะต้องใช้เหล็กฉากวางลงไปก่อนเทคอนกรีต โดยเว้นความสูงไว้ 25-30mm. (ขึ้นอยู่กับประเภทของตะแกรง) เพื่อให้ตะแกรงที่วางลงไปเสมอพอดีกับพื้น ไม่สะดุดเวลารถเข็นหรือคนเดินผ่าน ส่วนความกว้างของบ่ารับเมื่อวัดแล้วจะต้องเว้นเผื่อไว้ 6-10mm. ดังนี้ ความสูง ของเหล็กฉากที่เหมาะสม เพื่อให้ตะแกรงไม่ต่ำหรือสูงกว่าระดับพื้น ไม่สะดุดมีเสียงดัง ใช้เหล็กฉากรองรับ วางลงไปก่อนเทคอนกรีต ให้พอดีกับความสูงตะแกรงที่ใช้งาน โดยปกติเหล็กฉาก สูง 25-30 มม. (เคลียร์ใน หรือ L ใน) ความสูงของเหล็กฉากควรเท่ากันพอดีกับความสูงของตะแกรงที่นำมาวาง เพื่อให้ตะแกรงที่วางลงไปเสมอพอดีกับพื้น ไม่สะดุดเวลารถเข็นหรือคนเดินผ่าน ความกว้าง ของเหล็กฉากที่เหมาะสม เพื่อให้สามารถวางตะแกรงได้ไม่คับแน่นหรือร่วงหล่นลงไป โดยความกว้างของบ่ารับเมื่อวัดแล้วจะต้องเว้นเผื่อความกว้างของตะแกรงจริงๆ ไว้ 5-10mm. ดังนั้น ระยะความกว้างของบ่ารับแผ่นตะแกรงเกรตติ้ง จะต้องบวกเพิ่มข้างละ 3-5mm. รวม 2 ข้างเป็น 6-10mm. Ex-1 กรณีใช้ตะแกรง กว้าง 25cm. จะต้องเตรียมบ่ารับเผื่อไว้ = 25.5-26.0 cm. Ex-2 กรณีใช้ตะแกรง กว้าง 30cm. จะต้องเตรียมบ่ารับเผื่อไว้ = 30.5-31.0 cm.
รูปภาพแสดง วิธีการติดตั้งเหล็กฉาก รองรับตะแกรงระบายน้ำ
ขั้นตอน วิธีการติดตั้งเหล็กฉาก บ่ารองรับ ตะแกรงระบายน้ำ Steel Grating Angle Bar Frame Installation
การเลือกซื้อ เหล็กฉาก ทำบ่ารองรับตะแกรงระบายน้ำ เพื่อให้ความสูงลงตัวพอดีกับ แบบของตะแกรงระบายน้ำแต่ละชนิด การเลือกซื้อเหล็กฉากนำมาใช้รองรับตะแกรงระบายน้ำ ให้ลูกค้าระบุ ความสูงด้านในของบ่าเหล็กฉาก ในการสั่งซื้อ เพราะถ้าไม่ระบุว่าเป็นแอลใน อาจได้บ่าเหล็กฉากผิดมา เนื่องจากมีความหนาของเหล็กร่วมอยู่ด้วย ทำให้เมื่อนำมาใช้เป็นบ่ารองรับ จะต่ำหรือสูงกว่าแผ่นมาตรฐานตะแกรงระบายน้ำในแต่ละชนิด 1. ความสูงของบ่าเหล็กฉากด้านใน 25มม. (แอลใน) ใช้ได้พอดีกับประเภทวัสดุของ ตะแกรงพลาสติกเอบีเอสรอบสระว่ายน้ำ ตะแกรงเหล็กแผ่นเชื่อมทนสนิม ตะแกรงแสตนเลสระบายน้ำ และ ตะแกรงไฟเบอร์กล๊าสที่สูง25มม. (ตะแกรงไฟเบอร์กล๊าส มี 3 ความสูง ตั้งแต่ 25มม. 38มม. และ 50มม. ลูกค้าสามารถเลือกบ่ารองรับให้เหมาะสมกับแต่ละความสูง) 2. ความสูงของบ่าเหล็กฉากด้านใน 30มม. (แอลใน) ใช้ได้พอดีกับประเภทวัสดุของ ตะแกรงพลาสติคพีพีเกรตติ้ง และ ฝาทึบปิดครอบท่อพักหรือแผ่นพื้นทางเดินไฟเบอร์กล๊าส
ทิป/คำแนะนำ/การประยุกต์ ใช้ตะแกรงระบายน้ำสำเร็จรูป ให้เหมาะสมพอดีกับ บ่าเหล็กฉากรางน้ำ Tips/Technics/Trick/How-to Designing the right size Steel Angle Bar Frame fit for Grating 1. เป็นรางระบายน้ำใหม่ : กรณีที่ลูกค้ายังไม่ทำเหล็กฉากเสริมความแข็งแรงรองรับให้กับรางน้ำ แนะนำให้ลูกค้าสั่งซื้อตัวอย่าง 1 ชิ้นไปทำต้นแบบการวางบ่าเหล็กฉาก แล้วให้ช่างเทคอนกรีตทำบ่าเหล็กฉากให้พอดีกับตะแกรง เพื่อป้องกันการทำรางกว้าง ลึก ไม่เข้ากับตะแกรงที่ต้องการใช้งาน 2. เป็นรางระบายน้ำเก่า : กรณีที่ลูกค้าทำบ่าเหล็กฉากเสริมความแข็งแรงให้กับรางน้ำเสร็จเรียบร้อยแล้ว ที่ บริษัทแชนคอน มี แบบของตะแกรงระบายน้ำสำเร็จรูป และชนิดของวัสดุ ให้เลือกมากที่สุดในโลก ได้แก่ ตะแกรงพลาสติกโพลีพรอพไพลีนPPGrating ตะแกรงพลาสติคเอบีเอสABSPlastic ตะแกรงไฟเบอร์กล๊าสGFRP-FiberGlass ตะแกรงสแตนเลสStainlessSteel ตะแกรงเหล็กหล่อCast-Iron-Ductile ตะแกรงเหล็กแผ่นเชื่อมWelded-Bar-Steel | ||||||||||||||
| ||||||||||||||
| ||||||||||||||
| ||||||||||||||
| ||||||||||||||
| ||||||||||||||
| ||||||||||||||
Click ! ดาวน์โหลดโบรชัวร์
Metal Drainage Steel Grating
ตะแกรงเหล็กระบายน้ำขนาดมาตรฐาน-สั่งทำขนาดและรูปแบบพิเศษ-ตะแกรงขั้นบันไดชานพัก
ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิมของแชนคอน ใช้เหล็กบิดเกลียว twist rod กันลื่น เชื่อมเป็นเนื้อเดียวกันกับ เหล็กแผ่น Flat bar ด้วยระบบ CO2/MIG ซึ่งเป็นการ เชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน โปรดตรวจสอบงานเชื่อมเพื่อเปรียบเทียบกับการใช้แรงงานคน รับประกันผลงานคุณภาพ ทั้งด้านความแข็งแรง ขนาดช่องรูเล็กที่มีรอยเชื่อมได้มาตรฐานเหมือนกันทุกจุด ตลอดจนงานชุบซิงค์กันสนิมหนากว่า 75 ไมครอน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า
- ขนาดมาตรฐานที่มีสต๊อคพร้อมรับได้แก่ ความกว้างตั้งแต่ 20-60ซม. ยาว 1 เมตร มีทั้งแบบให้คนเดินหรือ รับแรงรถบรรทุกวิ่งผ่าน
- คัดเลือกวัสดุในการผลิตจาก เหล็กกล้าเกรด A ได้มาตรฐานอุตสาหกรรม มอก.
- ระบบเชื่อมหลอมเป็นเนื้อเดียวกันทุกด้าน ยึดติดแข็งแรงกว่า ด้วยออโตเมติคระบบ CO2/MIG
- เคลือบผิวชุบสังกะสีทนสนิม Hot dip Galvanizing หนา 75 ไมครอน
- ใช้เหล็กบิดเกลียว Twisted Rod เพื่อผสานเหล็กแผ่นเข้าด้วยกันอย่างแข็งแรง ลดการลื่นไถล
- มีรุ่นช่องรูเล็ก เพิ่มความแข็งแรง ประหยัดงบในการผลิต รถบรรทุกใหญ่วิ่งผ่านได้ ไม่ต้องเพิ่มความหนาความสูงของเหล็กแผ่น
- ขนาดมาตรฐาน สามารถนำมาเชื่อมต่อกันหรือใช้คลิ๊ปล็อคหลายๆแผ่นเข้าด้วยกัน ทำแผ่นพื้นยกระดับขนาดใหญ่ โดยไม่ต้องใช้แผ่นใหญ่พิเศษ
- ขนาดความกว้างตั้งแต่ 25 และ 30ซม. ยาว 1 เมตร มีสองรุ่นทั้งแบบมาตรฐานและหนาพิเศษ เพื่อให้คนเดินหรือ รับแรงรถบรรทุกวิ่งผ่าน
- ทุกรายการที่เป็นขนาดมาตรฐานมีสต๊อคพร้อมรับได้ทันที รับประกันคุณภาพสินค้า 1 ปี
- สามารถใช้ตะแกรงสำเร็จรูปไปทำตะแกรงขั้นบันได หรือนำหลายชิ้นไปต่อกันเป็นแพล็ทฟอร์มแผ่นพื้นยกระดับ
ราคาตะแกรงเหล็กแผ่นเชื่อมชุบทนสนิม ขนาดมาตรฐาน
Standard Size Steel Grating Price
- ราคาที่นำเสนอข้างต้น ยังไม่รวมภาษีมูลค่าเพิ่ม และค่าจัดส่ง (เป็นราคามารับเองที่โรงงาน) : Price shown excluded VAT and Delivery
- ขนาดที่มีสต๊อคพร้อมส่งทันที คือ ความยาว 1 เมตร หลากหลายหน้ากว้าง ดังนี้ 20cm., 25cm., 30cm., 35cm., 40cm., 45cm., 50cm., 55cm. และ 60cm. โดยมีให้เลือกสองแบบ ว่าเป็นรุ่นที่ต้องการรับน้ำหนักเพียงคนเดินผ่าน หรือให้รถวิ่งผ่าน เพราะช่องรูและความหนาของเหล็กจะต่างกัน
- ขนาดสั่งทำพิเศษ เช่น ปรับเฉพาะความสูงของบ่า ทำเป็นผิวรอยหยักฟันปลา ขนาดกว้างยาวแบบพิเศษ สามารถดูราคาเบื้องต้นตามตารางด้านล่าง หรือส่งข้อมูลรายละเอียดการสั่งผลิตเฉพาะ เข้ามาที่ Line@, Email ตามหน้าเวบไซท์

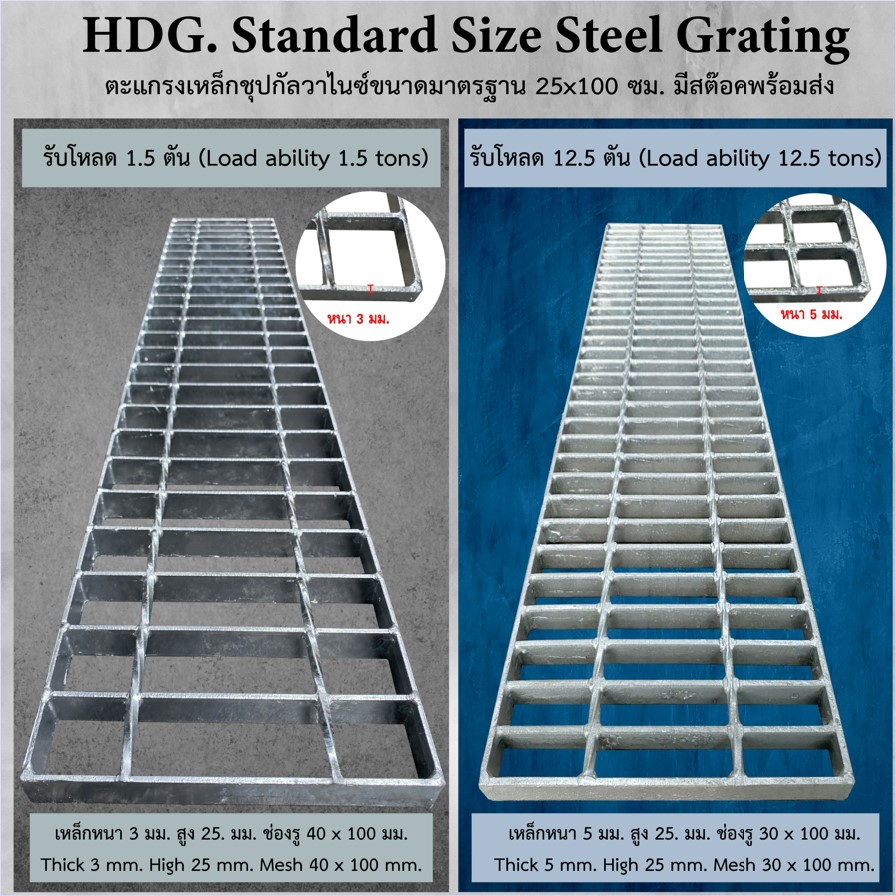

รุ่นเฮฟวี่ท์ดิวตี้ ขนาดมาตรฐานสำเร็จรูป ฝาตะแกรงเหล็กชุบทนสนิมฮ็อทดิ๊ปกัลวาไนซ์รุ่นรับแรงรถวิ่งผ่าน Heavy Duty Loadability Thick 5 mm. High 25mm. Mesh 30x100mm.
รุ่นไลท์ดิวตี้ ขนาดมาตรฐาน ฝาตะแกรงเหล็กชุบทนสนิมฮ็อทดิ๊ปกัลวาไนซ์รุ่นคนเดินผ่าน Light Duty Loadability Thick 3 mm. High 25 mm. Mesh 40x100mm.
#รับทำตะแกรงเหล็กท่อระบายน้ำ #สั่งผลิตตะแกรงเหล็กฝาปิดบ่อพัก เกรตติ้งไทยโรงงานผู้ผลิตและจำหน่าย ตะแกรงเหล็กแผ่นเชื่อมชุบทนสนิมสำเร็จรูป หรือ แผ่นตะแกรงรางระบายน้ำล้นเกรตติ้งฝาปิดบ่อครอบท่อพักเหล็ก หรือ เรียกในชื่อต่างๆ ดังนี้ ตะแกรงเหล็ก ตะแกรงเหล็กรางระบายน้ำ ตะแกรงเหล็ก ตะแกรงปิดฝาท่อ ตะแกรงท่อระบายน้ำ ตะแกรงเหล็กฝาท่อระบายน้ำ ฝารางระบายน้ำ ตะแกรงเหล็กครอบท่อ ตะแกรงเหล็กฝาท่อ ตะแกรงเหล็กแผ่นสี่เหลี่ยม แผ่นตะแกรงเหล็ก ฝาตะแกรงเหล็กรางระบายน้ำ ตะแกรงเหล็กฝาปิดท่อระบายน้ำ ฝาตะแกรงเหล็กบ่อพักท่อระบายน้ำ ตะแกรงขั้นบันไดเหล็ก ตะแกรงเหล็กรางน้ำ ตะแกรงเหล็กฝาปิดบ่อพัก ตะแกรงเหล็กรางระบายน้ำ ตะแกรงเหล็กแผ่นเชื่อมชุบสังกะสีทนสนิม ตะแกรงระบายน้ำทุกเกรดวัสดุ ตะแกรงรางน้ำชุบกัลวาไนซ์ ฝาเหล็กปิดรางระบายน้ำ ตะแกรงระบายน้ำถนน
ตะแกรงเหล็กแผ่นเชื่อมสำเร็จรูปชุบกันสนิมของแชนคอน ใช้เหล็กบิดเกลียว twist rod กันลื่น เชื่อมเป็นเนื้อเดียวกันกับ เหล็กแผ่น Flat bar ด้วยระบบ CO2/MIG ซึ่งเป็นการ เชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกัน โปรดตรวจสอบงานเชื่อมเพื่อเปรียบเทียบกับการใช้แรงงานคน รับประกันผลงานคุณภาพ ทั้งด้านความแข็งแรง ขนาดช่องรูเล็กที่มีรอยเชื่อมได้มาตรฐานเหมือนกันทุกจุด ตลอดจนงานชุบซิงค์กันสนิมหนากว่า 75 ไมครอน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า
โดยทั่วไป มาตรฐานของตะแกรงระบายน้ำ มีขนาดกว้าง 25ซม. และ 30ซม. ลูกค้าเพียงเตรียมออกแบบบ่ารองรับให้ กว้าง 25.5-26.0 ซม. หรือ 30.5-31.0 ซม. เพื่อให้สามารถซื้อตะแกรงทุกแบบไปวางใช้งานได้ทันที
HDG Flat Bar Steel Grating Specification
ตะแกรงเหล็กรุ่น Light Duty VS ตะแกรงเหล็กรุ่น Heavy Duty
Thick 3 High 25 VS Thick 5 High 25
1. ตะแกรงเหล็กระบายน้ำสำเร็จรูปขนาดมาตรฐานที่มีสต๊อคพร้อมรับได้ทันที ได้แก่ รุ่นความกว้างตั้งแต่ 20-60ซม. โดยเฉพาะขนาดมาตรฐานกว้าง 25cm. และ 30cm. ความยาว 1 เมตร จะมีให้เลือกสองแบบ ว่าเป็นรุ่นที่ต้องการรับน้ำหนักเพียงคนเดินผ่าน หรือให้รถวิ่งผ่าน เพราะช่องรูและความหนาของเหล็กจะต่างกัน แต่สำหรับความกว้างอื่นที่มีสต๊อค จะเป็นตัวรุ่นสำหรับคนเดิน Light Duty เท่านั้น
2. ระบบเชื่อมหลอมเป็นเนื้อเดียวแข็งแรงกว่า โดยเชื่อมด้วยออโตเมติคระบบ CO2/MIG ซึ่งเป็นการเชื่อมด้วยไฟฟ้าทำให้เนื้อเหล็กหลอมละลายเป็นเนื้อเดียวกันทุกด้าน ตะแกรงเหล็กส่วนที่เป็นรอยเชื่อมจะเรียบเนียนสวยงาม และยึดติดแข็งแรงทนทานกว่าร้านเชื่อมเหล็กทั่วไป จุดสำคัญอยู่ที่การเชื่อมเป็นเนื้อเดียวกันกับเหล็กแผ่น Flat bar (โปรดตรวจสอบงานเชื่อมเปรียบเทียบกับการใช้แรงงานคนเชื่อม) รับประกันงานคุณภาพความแข็งแรงที่ลูกค้าต้องพิสูจน์ก่อนตัดสินใจ โดยพิจารณาจาก ขนาดช่องรูเล็กได้มาตราฐานเหมือนกัน
3. เคลือบผิวด้วยวิธีการชุบสังกะสีแบบ Hot dip Galvanizing ความหนาไม่น้อยกว่า 75 ไมครอน ตามมาตรฐาน ASTM A123, ASTM B6 (ไม่ใช่ใช้สีกันสนิมพ่น/ทา เหมือนร้านทำเหล็กดัดทั่วไป ซึ่งทำให้เหล็กผุกร่อนง่ายกว่างาน ชุบHDG) งานชุบซิงค์หนากว่าได้ตามมาตรฐาน ทำให้แข็งแรงและทนทานต่อการสึกกร่อนได้นานกว่า งานชุบเร็วแบบบางและการเคลือบพ่นทาสีทั่วไป
4. ออกแบบใหม่และควบคุมการผลิตเพื่อให้แข็งแรงและปลอดภัย โดยออกแบบให้การวางแท่งเหล็กและโครงตะแกรงได้ระยะที่เหมาะสมที่สุด โดยใช้วัสดุน้อยชิ้นและน้ำหนักเบา ขณะที่ยังสามารถรับแรงได้สูงสุด จึงทำให้แน่ใจได้ว่าทั้งรอยเชื่อม และโครงสร้างแข็งแรงสม่ำเสมอ โดยใช้เหล็กบิดเกลียว Twisted Rod หนา 5-8mm เพื่อผสานเหล็กแผ่นเข้าด้วยกันอย่างแข็งแรง และออกแบบให้ป้องกันการลื่นไถลไปในตัว
5. คัดเลือกวัสดุคุณภาพ ผลิตจากวัสดุเหล็กกล้ามาตรฐาน มอก. ไม่ใช้เหล็กเกรด B หรือต่ำกว่ามาตรฐาน สามารถตรวจสอบจากน้ำหนักเต็มครบ ตัดเหล็กและประกอบเป็น ตะแกรงด้วยเครื่องจักรที่ทันสมัย และทีมงานช่างผู้ผลิตตะแกรงเหล็กมืออาชีพจากโรงงานผู้ผลิตตะแกรงเหล็กโดยตรง
6. ตะแกรงเหล็กสำเร็จรูปสามารถรับแรงสำหรับรถขนาดใหญ่ ตามความกว้างมาตรฐาน 25cm.และ 30cm. ในรุ่นที่ความหนาเหล็ก 5mm. ความสูง 25mm. ด้วยช่องรูเล็กเพียง 30mm. เหมาะสำหรับทำรางระบายน้ำ ทางเข้ารอบโรงงาน ที่มีรถพ่วงตู้คอนเทนเนอร์ขนาดใหญ่หรือรถเทรลเลอร์วิ่งผ่านได้อย่างปลอดภัย ตัวอย่างเช่น ความหนาเหล็กแผ่น 3mm. ออกแบบให้ใช้งานรับแรงน้อยไม่เกินรถโฟล์คลิฟต์ ในกรณีที่ต้องการใช้ในงานรับแรงรถวิ่งผ่านตั้งแต่ กระบะ หกล้อ สิบล้อ จนถึง รถพ่วงขนาดใหญ่ ควรใช้ความหนาที่ 5mm. เนื่องจากออกแบบมาให้ช่องรูเล็กและหนาขึ้นจึงรับได้แรงได้สูงมากกว่า 12.5 ตัน
7. ปรับระยะความสูงของบ่ารับตะแกรง ดีกว่าทำตะแกรงใหม่เปลืองงบประมาณ กรณีลูกค้าเตรียมบ่ารองรับไว้สูงกว่า 25mm. ไม่จำเป็นต้องใช้ตะแกรงที่สูงกว่านี้ เพียงแต่ใช้เหล็กเสริมตรงบ่าด้านล่างให้สูงขึ้น แล้วใช้ตะแกรง รุ่นที่ความหนาเหล็ก 5mm. ความสูง 25mm. ด้วยช่องรูเล็กเพียง 30mm. ก็เพียงพอต่อการรับแรงรถเทรลเลอร์ขนาดใหญ่ได้แล้ว ประหยัดงบประมาณด้วยการออกแบบที่ลงตัว
8. สามารถนำตะแกรงสำเร็จรูปมาเชื่อมต่อกันเป็นขนาดต่างๆได้ ตะแกรงเหล็กชุบสำเร็จรูปพร้อมส่งของบริษัท มีความกว้างมาตรฐาน 2 ขนาด ที่ 25 cm และ 30 cm กรณีลูกค้าต้องการขนาด 100x100cm สามารถประยุกต์เชื่อมหรือวาง 25cm สี่แผ่นเข้าด้วยกัน ในกรณีต้องการใช้ขนาด 120x100cm ก็สามารถใช้ 4 แผ่นเชื่อมจากขนาด 30 cm. หรือพื้นที่แพล็ทฟอร์มทางเดินพื้นยกระดับขนาดกว้างกว่านี้ ก็สามารถนำแผ่นมาตรฐานมาวางเชื่อมหรือล็อคด้วยตัวคลิปล็อคเป็นพื้นที่ขนาดใหญ่ตามที่ต้องการได้
9. วิธีการเผื่อระยะความกว้าง สูง ของเหล็กฉากบ่ารับแผ่นตะแกรง ควรออกแบบเตรียมบ่ารับให้กว้างและสูงพอดีกับแผ่นตะแกรง เพื่อความแข็งแรงและปลอดภัยของการใช้งาน ดังนั้นบ่ารับตะแกรง(รูปตัว L) จะต้องใช้เหล็กฉากวางลงไปก่อนเทคอนกรีต โดยเว้นความสูงไว้ 25-30mm.(ขึ้นอยู่กับประเภทของตะแกรง) เพื่อให้ตะแกรงที่วางลงไปเสมอพอดีกับพื้น ไม่สะดุดเวลารถเข็นหรือคนเดินผ่าน ระยะความกว้างของบ่ารับแผ่นเกรตติ้ง จะต้องบวกเพิ่มข้างละ 3-5mm.รวม 2 ข้างเป็น 6-10mm. เพื่อให้สามารถวางแผ่นตะแกรงลงไปได้พอดี ไม่แน่นหรือหลวมเกินไป
ตะแกรงเหล็กระบายน้ำ ขนาดมาตรฐานที่มีสต๊อคพร้อมรับได้แก่ ความกว้างตั้งแต่ 20-60ซม. ยาว 1 เมตร มีทั้งแบบให้คนเดินหรือ รับแรงรถบรรทุกวิ่งผ่าน
แต่สำหรับขนาดพิเศษนอกเหนือจากแบบมาตรฐาน บริษัทแชนคอน ขอนำเสนอราคา สั่งผลิต ตะแกรงเหล็กแผ่นเชื่อมฮ๊อทดิ๊ปกัลวาไนซ์ ขนาดพิเศษ
1) ขนาดกว้าง x ยาว (W x L) : 35x100cm., 40x100cm, 45x100cm, 50x100cm.,.. จนถึงขนาดใหญ่สุด 85x100cm, 90x100cm.,95x100cm, 100x,100cm.
2) ความสูง (High): มีความสูง 8 ขนาด ได้แก่ 25mm.,30mm., 35mm., 40mm., 45mm., 50mm., 75mm., และ 100mm.
3) ความหนา (Thick): มี 3 ความหนา ได้แก่ 3mm., 5mm., 9mm.
4) ช่องรู (Mesh): มีช่องรูตะแกรง 2 แบบ คือ ช่องรูเล็ก 30x100mm. และ ช่องรูกลาง 40x100mm.
* ราคาที่นำเสนอข้างต้นในตาราง ยังไม่รวมภาษีมูลค่าเพิ่ม(VAT) และค่าจัดส่ง (เป็นราคารับสินค้าเองที่โรงงาน)
** ใช้เวลาผลิต 15-21 วันทำการ หลังจากได้รับมัดจำ 50% และเซ็นต์อนุมัติแบบสั่งผลิต Drawing แล้ว
* ราคาที่นำเสนอข้างต้นในตาราง ยังไม่รวมภาษีมูลค่าเพิ่ม(VAT) และค่าจัดส่ง (เป็นราคารับสินค้าเองที่โรงงาน)
** ใช้เวลาผลิต 15-21 วันทำการ หลังจากได้รับมัดจำ 50% และเซ็นต์อนุมัติแบบสั่งผลิต Drawing แล้ว
- กรณีที่ ความสูง รู หนา ตรงกันกับแบบในตาราง แต่ต่างกันที่ความกว้าง หรือความยาว ลูกค้าสามารถคำนวณราคาได้เองทันที โดยเทียบจากราคาต่อตารางเมตร ในตารางข้างต้น แล้วคูณพื้นที่ตะแกรงที่ลูกค้าต้องการ
- กรณีที่ต้องการตะแกรงแบบอื่นๆ นอกเหนือจากตาราง เช่น ตะแกรงกันลื่นรอยหยักฟันปลา(Serrated) ตะแกรงแสตนเลส อลูมิเนียม ตะแกรงแผ่นปั๊มขึ้นรูป กรุณาสอบถามเพิ่มเติม โดยส่งข้อมูลทางอีเมล์ เพื่อตรวจสอบอีกครั้ง
นอกจาก ความกว้างxยาว ของแผ่นตะแกรงที่ลูกค้าต้องการแล้ว จำเป็นต้องกรอกข้อมูลเพิ่มเติมอีก 3 อย่างเกี่ยวกับ “หนา”, “สูง” , “รู” ดังนี้
1) กว้าง x ยาว (ขนาดของแผ่นตะแกรง เช่น 25x100cm , 30x100cm )
2) หนา (Bar Thickness) (ใช้เหล็กแผ่นหนากี่มิล 3mm หรือ 5mm หรือ 6mm, 7mm. etc.)
3) สูง (Bar High) (ต้องการแผ่นเหล็กสูงจากพื้นถึงขอบบ่า 25mm หรือ 50mm หรือ สูง 75 หรือ สูง 100mm.)
4) รู (Mesh Size) (ขนาดรูของช่องตะแกรง 3x10cm หรือ 4x10cm. หรือ 5x10cm. หรือ etc.)
- หลังจากได้รับข้อมูลตามแบบฟอร์มการสั่งผลิตที่ครบถ้วน ทางบริษัทฯ จะดำเนินการเช็คราคาเหล็กในปัจจุบัน แล้วเสนอราคาให้ทันที เมื่อลูกค้าตกลงสั่งผลิต ต้องวางมัดจำ 50% ก่อน เพื่อบริษัทจะเริ่มวาดแบบ drawing ส่งกลับให้ลูกค้าตรวจสอบก่อน โดยระยะเวลาในการผลิตตะแกรงเหล็กสั่งทำประมาณ 3-4 สัปดาห์
- แบบสั่งผลิตอย่างละเอียด (Drawing) จะส่งให้ลูกค้าตรวจสอบและเซ็นต์ลงนามยืนยัน ก่อนเริ่มต้นกระบวนการผลิต
- กรุณาคลิกในแบบฟอร์มด้านบนเพื่อดาวน์โหลดแบบฟอร์มการสั่งผลิตตะแกรงเหล็กขนาดพิเศษ แล้วกรอกข้อมูลให้ครบถ้วนสมบูรณ์ ส่งทาง Line: @iCHANCON เพื่อขอประเมินราคาก่อนการสรุปสั่งทำ
- กรณีงานสั่งทำขนาดพิเศษ ใกล้เคียงกับตารางการผลิตตะแกรงเหล็กขนาดพิเศษ ท่านสามารถเช็คราคา และสเปคตะแกรงเหล็กได้ทันที กว่า 400แบบ ตามตารางด้านล่าง ซึ่งเริ่มต้นจากกว้าง 35x100cm. จนถึง 100x100cm.
|
